1) Povzetek
hitro branjeEnd-Fed HF je “one-wire” rešitev: ena dolga žica + prilagoditveno vezje (matching / unun) in si v zraku. V praksi jo radioamaterji radi uporabljamo, ker je hitro postavljena, zasede malo prostora in pokrije več pasov.
- ✅ Polna HF pokritost: 80–10 m.
- ✅ Na večini frekvenc brez tunerja: odvisno od okolja in izvedbe.
- ✅ Enostavno shranjevanje in transport: idealno za portable.
- ✅ Ni potrebe po dolgih radialih: v praksi pogosto deluje tudi z minimalno protiutežjo/ozemljitvijo.
- ✅ Materiali za zunaj: inox + UV odporni materiali.

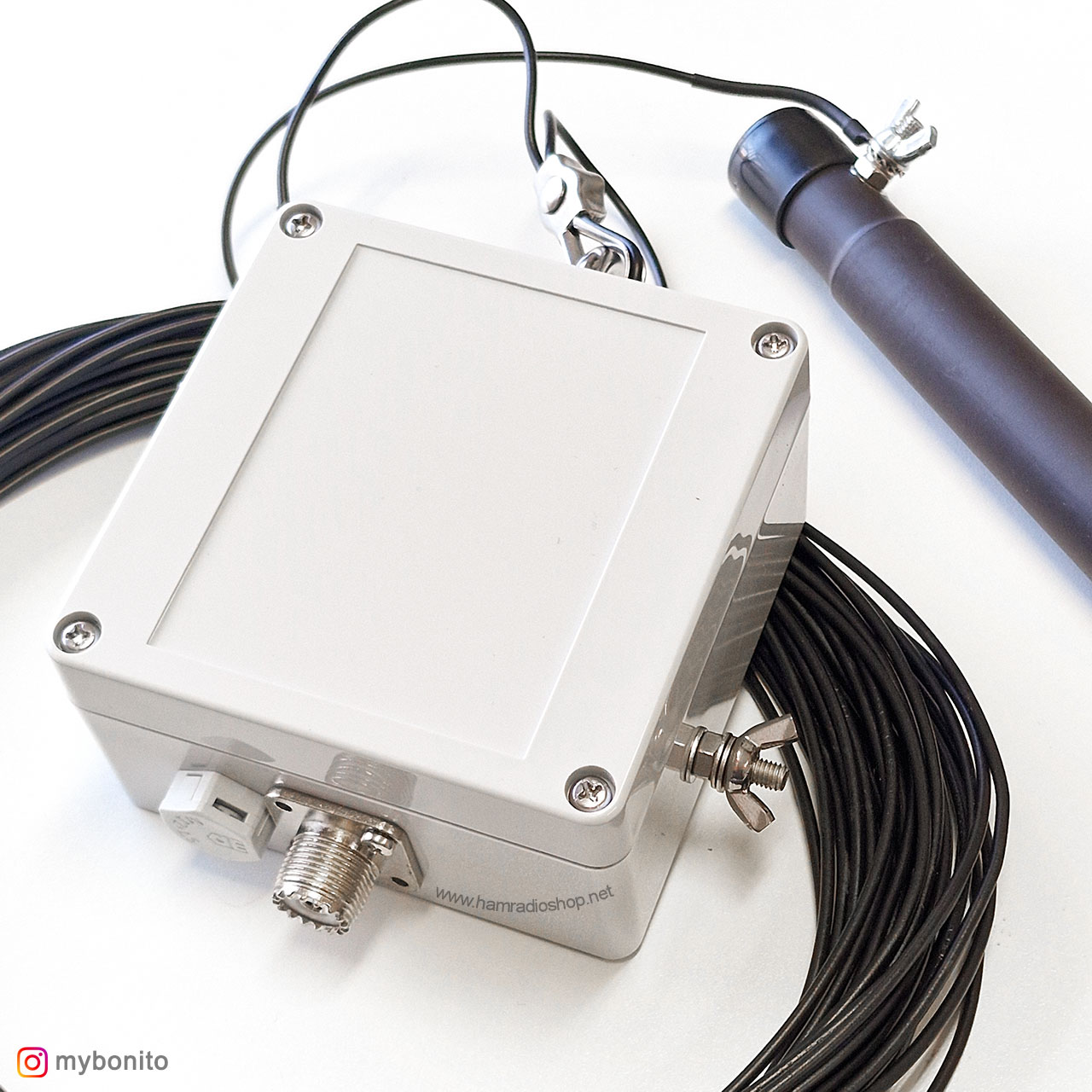

End-Fed komplet (matching box + žica)
2) Tipična postavitev
doma / portable

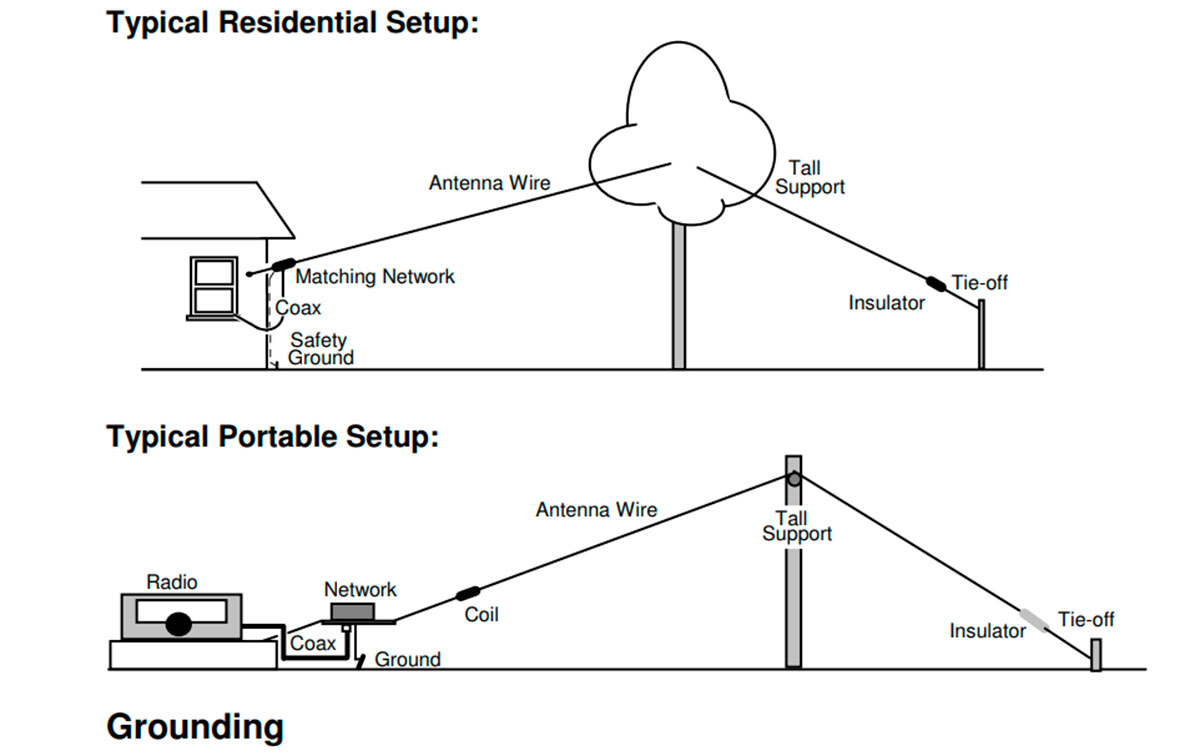

Shema postavitve (doma / portable)
- 🏠 Doma: matching enota čim bližje izhodu koaksa, žica proti višji podpori (drevo/drog) in nato “tie-off”.
- 🏕️ Portable: radio → kratek koaks → matching → žica do podpornega droga, konec na klin/vrv.
- ⚡ Ozemljitev: priporočljivo zaradi varnosti in stabilnosti delovanja (odvisno od lokacije).
- 🌀 Dušilka (choke): pogosto pomaga zmanjšati RF po koaksu in šum.
Opomba: Realno je “brez tunerja” odvisno od višine postavitve, okolice, dolžine koaksa in izvedbe matching enote. Če imaš tuner (npr. mAT/ATU), je kombinacija še bolj “bulletproof”.
3) Tehnični podatki
specifikacije| Lastnost | Vrednost | Opomba |
|---|---|---|
| HF pokritost | 80 / 40 / 30 / 20 / 17 / 15 / 12 / 10 m | Večpasovna uporaba. |
| Dolžina žice | 40 m | Klasična dolžina za več bandov. |
| Maks. moč | 800 W | Vedno upoštevaj realno omejitev konektorjev/koaksa in SWR. |
| Impedanca | 50 Ω | Za klasičen HF TRX / koaks. |
| Hardware / materiali | Inox + UV odporni materiali | Za stalno zunanjo montažo. |
| Konektor | PL ženski (SO-239) | Standard za HF. |
| Teža | ~0.89 kg | Primerno za portable. |
| “Loop” | 90 cm | Podatek iz kompleta / izvedbe. |
